方案概述:
冬季為保證電廠化學水處理車間的正常工作，需要采用電廠生水加熱器將低溫水從5℃加熱到25℃以上。相對原來電廠選用板式換熱器作為化學水處理加熱器系統。生水加熱器采用噴射原理，使蒸汽與水在瞬間充分混合，加熱效率99%，由于水呈噴射狀與蒸汽直接混合解決了原板式換熱器結垢的題。另外生水加熱器還具有體積小（只有板式換熱器的1/2-1/5）、熱效率高（近99%）、流量大（單臺水量可達700T/H以上)、振動小、流量大、安裝簡便、不占空間等優點。配上WK智能溫度控制系統，可以非常準確的控制出水溫度，是電廠生化水處理加熱方式的理想設備。為此，我公司提供以下設計方案，供廣大用戶參考。
一、現場工況：
1. 水流量: 400T/H
2. 蒸汽：05MPa 200℃
3. 水溫度5℃
二、解決問題:
1. 將400T/H的水從5℃，加熱到25℃；
2. 設備運營沒有噪音、沒有振動、熱效率99%；
3. 溫度恒定的水源源不斷地輸送到化學處理車間；
4.設備使用壽命15年以上，一勞永逸。
三、方案設計:
根據我們多年的設計、生產經驗，參考《供暖通風設計手冊》進行準確計算:
| 水流量Q1 |
400.00 |
T/h |
|
| |
0.11 |
m3/s |
|
| 水流速V1 |
2.20 |
m/s |
經濟流速 |
| 水截面積S1 |
0.05 |
m2 |
|
| 水半徑r1 |
126.82 |
mm |
|
| 水直徑D1 |
253.65 |
mm |
|
| |
|
|
|
| 進水溫度t1 |
5.00 |
℃ |
|
| 出水溫度t2 |
25.00 |
℃ |
|
| 熱量 |
8000000.00 |
KCaL/h |
|
| |
|
|
|
| 蒸汽壓力P |
5.00 |
Kg/cm2 |
表壓 |
| |
600.00 |
KPa |
絕壓 |
| 蒸汽溫度t |
200.00 |
℃ |
（飽和蒸汽） |
| 蒸汽熱焓i |
2854.90 |
KJ/Kg |
查表 |
| |
682.34 |
KCal/Kg |
|
| 蒸汽比容v |
0.4249 |
m3/Kg |
查表 |
| 蒸汽流量Q2 |
10563.32 |
Kg/h |
|
| |
4488.04 |
m3/h |
|
| |
1.25 |
m3/s |
|
| |
|
|
|
| 蒸汽流速V2 |
25.00 |
m/s |
經濟流速 |
| 汽截面積S2 |
0.04987 |
m2 |
|
| 汽半徑r2 |
126.02 |
mm |
|
| 汽直徑D2 |
252.04 |
mm |
|

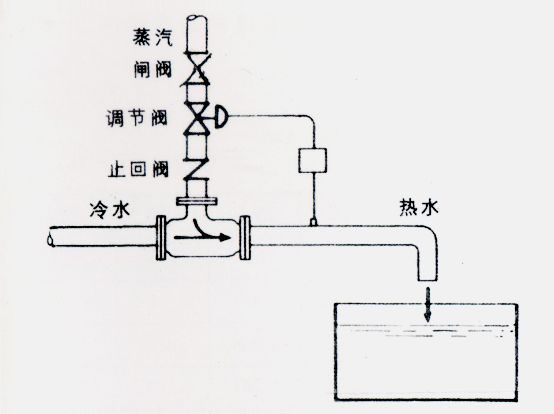

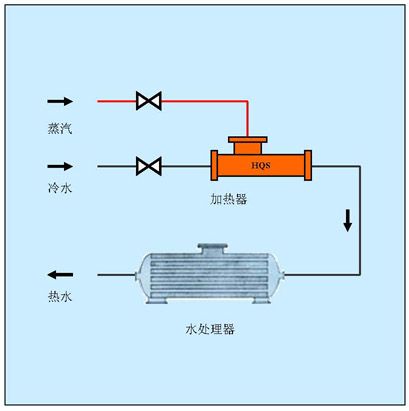

四、方案系統示意:
|
蒸汽加熱設備
