一、概述
PSG系列氣固噴射器具有結構簡單、運行可靠、節能明顯、維修量少、工程造價和運行成本低，自動化程度高等特點。近幾年來在國內外電廠干除灰、水泥、化工、建材、冶金、食品、飼料等行業的粉體輸送工藝中，是低壓連續輸送的理想設備。
 |
二、原理及特點
原理：
PSG系列氣固噴射器，以離心風機(空壓機、羅茨風機)為動力氣源，運用氣固兩相流原理，以流態化技術，射流技術和壓差原理相結合，以電動旋轉供料器為供料裝置，將物料送入料氣混合室，物料在料氣混合室流態化的同時，利用雙環狀噴嘴產生的高速氣流將物料送入加速室，以懸浮流進入輸送管道，利用氣力壓差將物料沿管道送入受料倉內。料氣分離，經布袋除塵器過濾后將氣體排入大氣。
特點：
1、投資省、運行成本低、節能明顯
由PSG系列氣固噴射器組成的低壓連續輸送系統，不僅在工程造價上體現其投資省、而且運行成本低。由于無進出料及排氣閥門，無易損件，因此運行費用低，同時使用低壓輸送比空壓機系統輸送要節約能耗30%左右。
2、操作方便
該設備本體控制只有電動旋轉供料器和進氣閥，則設備本體控制只需“啟動”或“停機”操作，設備運行只需巡視，不需要人工值守。由于連續泵工藝系統簡單，所配置的控制系統也相應簡單。根據系統配置，既使采用PLC控制系統，如發生故障，具有報警系統，也可手動控制，不影響系統的正常運行。
3、設備及管道磨損小、使用壽命長
由于采用低壓輸送，設備及輸灰管內流速較低，輸送濃度恒定。因此，系統設備和管道磨損小、使用壽命長。
4、系統布置方便靈活
由于該設備體積小，安裝高度較低，因此在系統布置時方便靈活，可完全滿足工程布置需要。
5、對氣源的品質要求不高
連續泵動力氣源，一般采用離心風機或羅茨風機和壓縮機，無需設立空氣凈化系統。根據系統設計，只對風量和壓力有一定的要求。根據情況也可使用壓氣站氣源。
6、系統可靠性高
①PSG系列氣固噴射器采用離心風機或羅茨風機和壓縮機為動力氣源，由于風機的高性能決定了系統的運行可靠性。
②PSG系列氣固噴射器組成的氣力輸送系統，在現場灰量允許的條件下，可采用兩個灰斗共用一臺泵的布置方式，一般設備數量少，使得整個系統簡潔可靠。
③PSG系列氣固噴射器料氣比穩定，無任何沖擊負荷，無常規氣力輸送工藝中的閥門頻繁動作，設備故障率大大降低。
三.、典型系統工藝流程

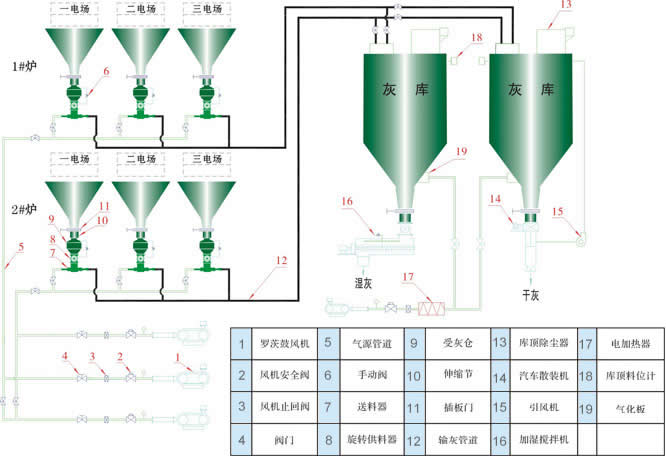

1、典型工藝流程一
|

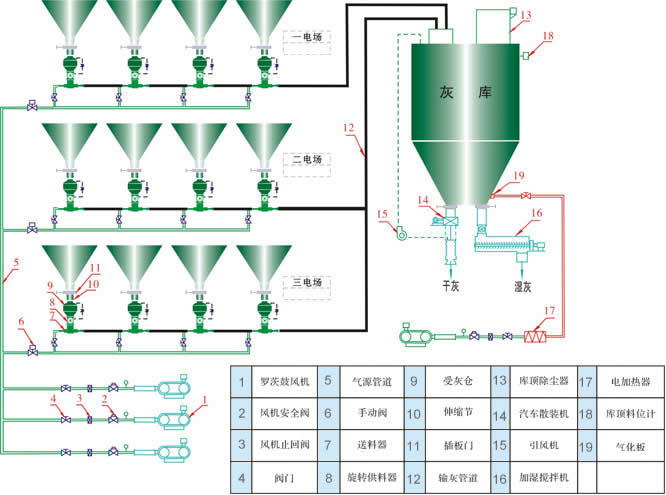

| 2、典型工藝流程二 |
|

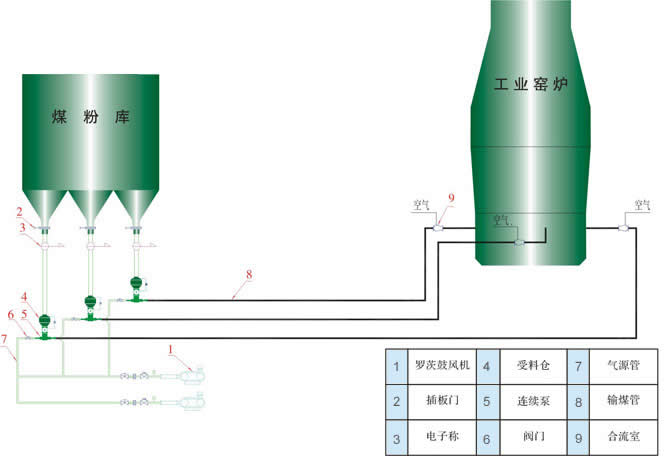

| 3、典型煤粉噴吹工藝流程三 |
|

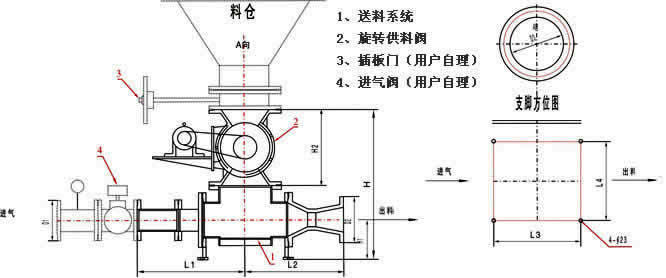

| 四、設備結構及外型尺寸 |
|
五、設備型號及技術參數
1、技術參數： |
規格 型號 |
PSG-0.5 |
PSG―5 |
PSG―10 |
PSG―15 |
PSG―20 |
PSG―30 |
PSG―40 |
PSG―60 |
輸送能力（t/h） |
0.1-0.5 |
0.5-5 |
5-10 |
10-15 |
15-20 |
20-30 |
30-40 |
40-60 |
匹配風機量（m3/min） |
≤15 |
≤15 |
≤22 |
≤35 |
≤45 |
≤55 |
≤65 |
≤75 |
進氣/出料管道匹配 |
DN40/ DN40 |
DN100/ DN125 |
DN125/ DN150 |
DN125/ DN150 |
DN150/ DN170 |
DN200/ DN200 |
DN200/ DN200 |
DN200/ DN250 |
管內設計流速（m/s） |
12-16 |
工作壓力 |
≤98.0 |
泵本體材質 |
鑄鋼、鑄鐵、不銹鋼（Q235-B）（16MnR） |
供料器配置功率 |
0.35 |
1.5 |
2.2 |
2.2 |
2.2 |
3.0 |
3.0 |
4.0 |
|
六、選型原則及適用條件
1、選型原則：
選用PSG系列氣固噴射器為核心設備組成的氣力輸送系統，首先用戶應提供：系統要求輸送量、輸送距離、物料的理化參數，物料的最高溫度和正常溫度；若在鍋爐的除塵器下，則應提供除塵器灰斗布置圖及灰量分配等基本參數。然后由公司設計部門提供輸送配置基本方案。如所需氣量、如何分組布置、連續泵型號、進氣管和輸灰管道配置、庫頂除塵器配置，最終由用戶審查確定。
2、適用條件
PSG系列氣固噴射器，由于采用低壓輸送和電動旋轉供料器供料，因此使用范圍受到一定限制，只能在下列條件下才能正常工作，達到設計技術性能。
輸送距離≤300米（實際水平距離）
物料容重≤2.0t/m3（粉體）
最多串泵不超過4臺（即4臺共一輸灰管）
最多并泵不超過4臺（既4根支管共一母管）
物料最高瞬時溫度≤250℃ |
|
| |
| |
