在醫藥、橡膠、塑料、造紙等化工企業的工藝生產中需要采用管道式汽水混合加熱器，實現工藝保溫或?qū)に囁M(jìn)行循環加熱。為滿足廣大客戶的需要，根據我們多年的生產經驗，特設計HQS管道式汽水混合加熱器工藝水循環加熱方案供大家參考。
一、現場工況
1．熱 媒：飽和蒸汽壓力：0.5MPa，溫度：158.8℃；
2．水 流 量：40T/H
3．加熱時間: 1小時
4．水 升 溫：從40℃加熱到65℃
二、需解決問題
1．利用蒸汽采用管道式汽水混合加熱器對工藝水進行循環加熱；
2．設備在工藝使用中要沒有噪音、沒有振動、熱效率高；
3．希望使用壽命達15年以上，做到一勞永逸；
4．工藝水溫度恒定、無需人工值守、全自動控制。
三、方案設計
根據我們多年的設計、生產經驗，參考《供暖通風設計手冊》進行設計計算:
| 水流量 |
40 |
T/h |
|
| |
0.01 |
m3/s |
|
| 水流速V1 |
1.3 |
m/s |
經濟流速 |
| 水截面積S1 |
0.01 |
m2 |
|
| 水半徑r1 |
52.17 |
mm |
|
| 水直徑D1 |
104.35 |
mm |
|
| |
|
|
|
| 進水溫度t1 |
40 |
℃ |
|
| 出水溫度t2 |
65 |
℃ |
|
| 熱 量 |
1000000 |
KCaL/h |
|
| |
|
|
|
| 蒸汽壓力P |
5 |
Kg/cm2 |
表 壓 |
| |
600 |
KPa |
絕 壓 |
| 蒸汽溫度t |
158.863 |
℃ |
（飽和蒸汽） |
| 蒸汽熱焓i |
2756.66 |
KJ/Kg |
查 表 |
| |
658.86 |
KCal/Kg |
|
| 蒸汽比容v |
0.31563 |
m3/Kg |
查 表 |
| 蒸汽流量Q2 |
1683.91 |
Kg/h |
|
| |
531.49 |
m3/h |
|
| |
0.15 |
m3/s |
|
| |
|
|
|
| 蒸汽流速V2 |
30 |
m/s |
經濟流速 |
| 汽截面積S2 |
0.00492 |
m2 |
|
| 汽半徑r2 |
39.59 |
mm |
|
| 汽直徑D2 |
79.18 |
mm |
|
四、設備選型：
1．產品型號：
根據現場需要40t/h熱水產量，選擇HQS-125-40管道式汽水混合加熱器；
2．管道配置：
根據蒸汽、水的經濟流速，建議客戶現場選擇DN80的蒸汽管道、DN100的循環水管道；
3．水溫控制設備：
工藝水需溫度恒定、無人工值守、全自動控制；建議選擇WK31-80水溫控制器。

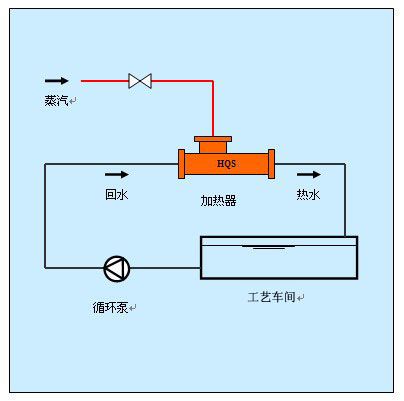

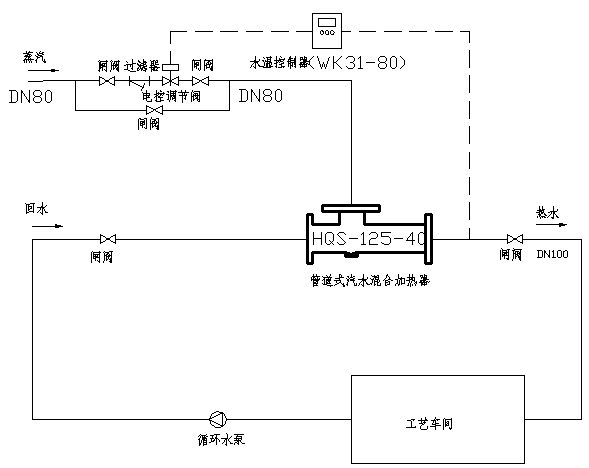

五、系統方案示意圖
 |
